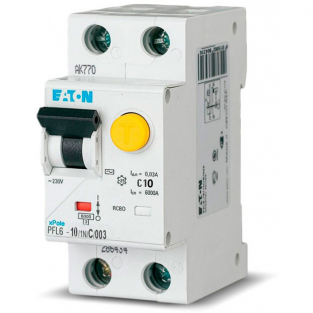

Дифференциальный автомат Eaton PFL7-32/1N/C/003

Дифференциальные автоматические выключатели Eaton PFL6



Основное предназначение автоматических дифференциальных выключателей — это, прежде всего, защита сетей от КЗ (коротких замыканий) и перенапряжений (перегрузок) всех устройств, подключенных к электросети. Также дифавтоматы защищают людей от поражения током в момент касания корпусов различного оборудования при утечке.



Конструктивные особенности. Фактически дифавтомат представляет собой два устройства, совмещенные в одном модуле: УЗО и автоматический выключатель. Они применяются в стандартных электросетях на 220 В для реализации следующих задач:



• проводки тока в обычном режиме;

• отключения сети при перегрузке или КЗ;

• защиты людей от поражения электрическим током в случае какой-либо неисправности;

• защиты помещений и оборудования от возгорания при повреждении изоляции проводки.



В конструкцию дифавтоматов включены электромагнитный и тепловой расцепители, электромеханическое реле, трансформатор тока, исполнительный механизм, а также система пружин и рычагов, в том числе рукоятка ручного управления. Корпус устройства выполнен из негорючего материала.



Принцип работы. В основу работы дифавтомата заложен принцип сравнения силы тока, поступающего к подключенному оборудованию по фазному проводу, с величиной тока нулевого провода. В стандартной ситуации при хорошей изоляции эти параметры равны. При возникновении КЗ мгновенно срабатывает электромагнитный расцепитель дифавтомата и разъединяет цепь. Момент срабатывания при этом не зависит от силы тока. В свою очередь, тепловой расцепитель, выполненный на базе биметаллических пластин, срабатывает в зависимости от величины силы тока.





Свойства автоматического дифференциального выключателя Eaton PFL6



Морозоустойчивые дифавтоматы серии xPole – PFL характеризуются отключающей способностью равной 10, 6 или 4,5 кА. Работа универсальных выключателей не зависит от напряжения. Они выполнены в виде комбинированных устройств, обеспечивающих защиту от поражения током, КЗ и возгораний. В конструкции моделей этой серии предусмотрена возможность монтажа дополнительных аксессуаров.



• Комбинированное устройство: автоматический выключатель + УЗО.

• Отключающая способность автоматического выключателя: 6 кА.

• Номинальный ток контактов: до 40 А.

• Номинальный ток утечки: 30 мА.

• Характеристики отключения: B и C.

• Ном. напряжение: 230 В, 50 Гц.

• 1+N полюсный.

• Без задержки отключения — устойчивые к импульсному току 250 A, тип AC.

• Тип AC — чувствительность к переменному току утечки.

• Индикатор положения контактов: включено-выключено.

• Возможность монтажа дополнительных принадлежностей.

• Функция проверки работоспособности УЗО клавишей «Т» (необходимо проводить не реже одного раза в месяц).

• Морозоустойчивые.

• Долговечность: электрическая механическая >4000 рабочих циклов; >20000 рабочих циклов.

• Произвольная сторона подключения к сети.

• Сечение подключаемого провода: 1-25 мм².

• Соответствует EN 60898.





Технические характеристики дифавтомата Eaton PFL6-32/1N/C/003



• Производитель: Eaton.

• Тип: Дифференциальный автомат.

• Номинальный рабочий ток: 32 А.

• Номинальный ток утечки: 30 мА.

• Количество полюсов: 1+N.

• Характеристика отключения: C.

• Степень защиты: IP20.

• Диапазон температур рабочей среды : -25 до +40 °C.

• Монтаж: 3-позиционная защелка на DIN-рейку, позволяющая быстро демонтировать устройство из существующей системы шин.

• Артикул: 286470.
