Щит распределительный скрытой установки Hager Golf VF418PD на 72 модуля

Щит внутренней установки Hager Golf на 72 модуля (4x18)

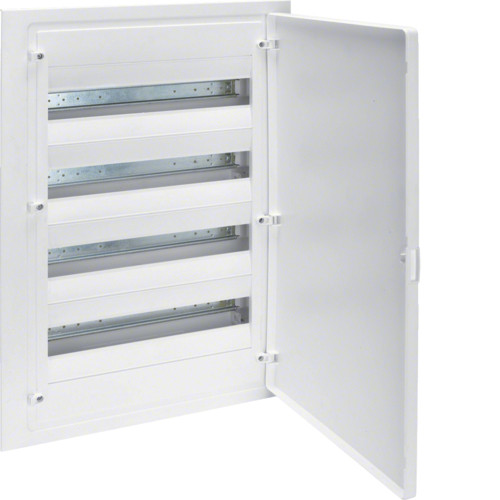

Распределительный электрический щит на 72 модуля (4 ряда по 18 модулей) VF418PD Hager Golf скрытой установки с белой дверцей. Для устройств глубиной до 70 мм. Щиток из пластмассы. Установка дверцы справа или слева, без демонтажа крышки; замок и ключи не входят в комплектацию. Дверца раскрывается на 180°. В комплекте поставки: латунный винт; модульные заглушки; новая патентовая система (VZ787N); стойки для фиксации кабельных стяжек; защитная пленка дверцы; картонная упаковка; шасси DIN-реек с компенсацией штукатурки; закрытые участки анкерной фиксации в полых стенах.



Силовой распределительный щит представляет собой устройство в виде шкафчика, которое используется для установки модулей с целью распределить электроэнергию по какой-то части помещения.



В серию Golf немецкого производителя Hager входят щиты обновлённой конструкции. Их степень защиты от влаги — IP40. Улучшенная конструкция даёт возможность быстро и просто устанавливать модули, подключать их и демонтировать. Имеются силовые щиты с 1-4 рядами, каждый из которых может вместить не более 22 модулей. Каждый щит данной линейки имеет следующие преимущества:



• возможность делать записи на специально выделенных полях;

• дверца (прозрачная и непрозрачная) может монтироваться с любой стороны;

• максимальное количество модулей для установки — 72;

• клеммы с удобными защёлками;

• крепёжные винты доступны без необходимости разбирать корпус;

• свободное место для укладки кабеля;

• вводы кабелей могут быть сверху или снизу.





Характеристики распределительного шкафа Hager Golf VF418PD



Количество модулей для установки внутри данной модели равно 72-м. Это самый вместительный силовой шкаф из выпускаемых в серии. Позволяет размещать всю электрозащитную аппаратуру (УЗО, автоматы, дифреле и пр.). Может монтироваться внутри помещений или снаружи (на улице) на 4 DIN-рейки.





Технические данные



• Степень защиты IP: IP30 без дверцы, IP40 с дверцей IK07.

• Класс изоляции: II.

• Размеры ниши под щиток (в стене): 652x426x72 мм.

• Размеры щитка: 688х460х98 мм.

• Белый цвет: RAL 9010.

• Номинальный ток: для устройств до 63 А.

• Номинальное напряжение по изоляции: 400В переменного тока / 50 Гц.

• Проверка нитью накала: 850°C.

• Стандарты: вся продукция по данному предложению соответствует IEC 60439-3. Вся продукция соответствует директивам RoHS и WEEE.
