Кросс-модуль в корпусе
При электромонтажных работах очень многое зависит от удобства и надежности коммутационных соединений. Скрутка не обеспечивает надежного стыка, а соединение с использованием болтовых элементов не всегда удобно. Поэтому для этих целей применяют кросс-модуль, который также называют модульным распределительным блоком (РБ). Назначение кросс-модуля — коммутация проводов в щитке.
Применение кросс модулей позволяет удобно, надежно, и аккуратно выполнять электромонтажные работы, производить соединения в электрических распределительных щитах, на различном электротехническом оборудовании, а также помогает решать и другие электромонтажные задачи, поскольку такие модули довольно универсальны и просты в использовании. Однако чаще всего эти модули все же используют для комплектации именно стандартного щитового оборудования, ибо монтаж посредством винтов исключает вероятность некачественного или неплотного соединения проводов.
Главными функциями кросс модулей являются: подключение и распределение отходящих линий, распределение питания от одного источника на несколько потребителей, а также соединение нескольких заземляющих проводов от потребителей с одним центральным заземляющим проводом.
Кросс-модули имеют внутри 2 или 4 нулевые шины, которые изолированы по отношению друг к другу, и корпус из негорючего изолирующего полимера, который может крепиться на DIN-рейку или к поверхности с помощью отверстий на задней панели. Каждая из нулевых шин, установленных в корпусе, имеет набор отверстий разного диаметра, для возможности подключения проводов разного сечения.

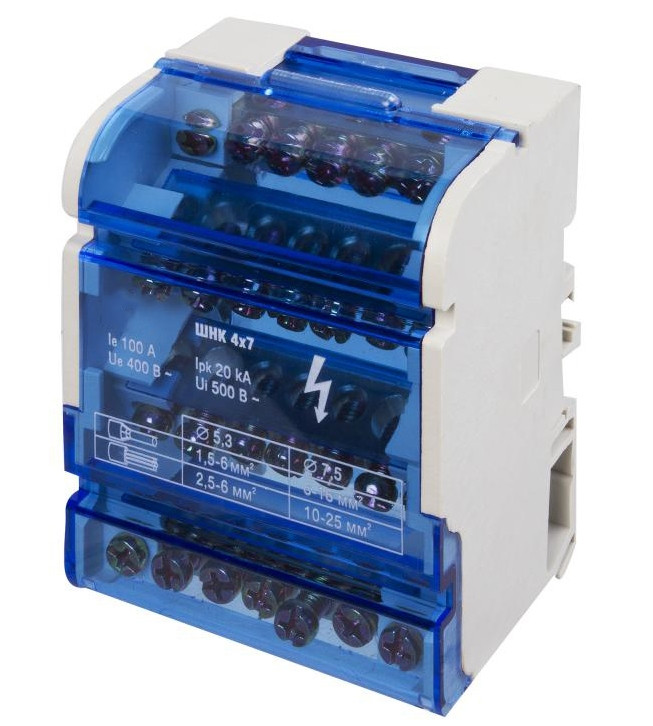

Технические характеристики шины нулевой 4х7
Шина нулевая в корпусе 4х7 предназначена для соединения и распределения проводов в распределительных щитах. Шины изготовлены из высококачественной латуни, изолирующая задняя панель и прозрачная защитная крышка изготовлена из самозатухающего пластика. Каждая шина отдельно изолирована.
-
Номинальный ток: 125 А.
-
Количество шин: 4.
-
Количество отверстий в шине: 7.
-
Диаметр отверстий: 5х∅5.3 мм, 2х∅7,5 мм.
-
Сечение подключаемых проводов: от 1,5 до 25 кв.мм.
-
Установка: на DIN-рейку.
Основные | |
---|---|
Тип элемента крепежа кабеля | Шина для кабеля |
Способ монтажа | На DIN рейку |
Количество в упаковке | 1 (шт.) |
Состояние | Новое |
Количество отверстий в шине | 7 |
Количество шин | 4 |
Дополнительные характеристики | |
Максимальный ток | 125.0 (А) |
- Цена: 18 руб.
