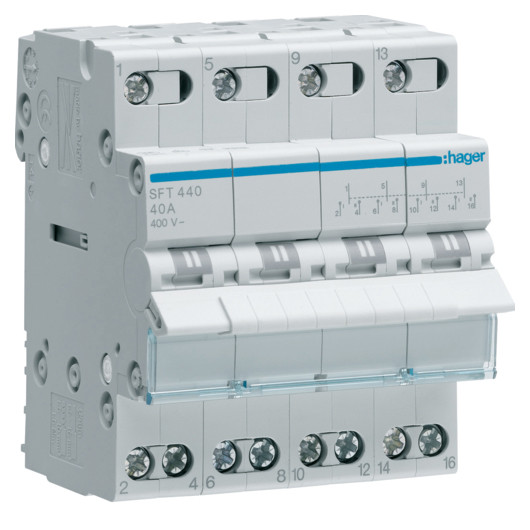

Переключатель ввода резерва Hager SFT440 с общим выходом сверху 40А/4, 4-модульный

Перекидной рубильник I-0-II, Hager SFT440

Перекидной рубильник (переключатель) SFT440 Hager предназначен для ручного переключения критической группы электрических потребителей дома на второй источник питания — генераторную установку. Он одновременно переключает 3 фазы и нейтраль. Подключение питающих проводов от генератора и от распределительной сети осуществляется снизу переключателя. Общий выход на нагрузку расположен сверху. С помощью переключателя I-0-II обеспечивается непрерывность эксплуатации приборов.

Переключатель SFT440 имеет три положения ручки. При нижнем положении питание нагрузки выполняется от первого ввода, среднее положение отключает питание, верхнее положение проводит питание нагрузки от второго ввода. Соответственно переключение производится через нулевое положение, что гарантирует безопасность от короткого замыкания между обычной и резервной сетью.

Переключение должно осуществляться при полностью отключенной нагрузке! Перекидной рубильник, в отличии от автоматического выключателя, не содержит дугогасительной камеры. На время переключения положений рубильника, необходимо отключать всю его нагрузку с помощью автоматического выключателя. При нарушении данного требования происходит обгорание контактов рубильника и его преждевременная поломка.

Технические характеристики Hager SFT440

• Схема рубильника: I-0-II.

• Степень защиты: IP20.

• Общий ввод: сверху.

• Номинальное рабочее напряжение переменного тока: 400 В.

• Номинальное импульсное напряжение: 4 кВ.

• Частота: 50/60 Гц.

• Число полюсов: 4.

• Номинальный ток: 40 А.

• Напряжение изоляции: 440 В.

• Занимаемое место в щитке: 4 модуля.

• Количество механических процессов: 200000.

• Сечение кабеля: гибкая жила — 1,5-10 мм²; монолитная жила — 1,5-16 мм².

• Тип соединения: винтовой.

• Монтаж: в распределительный щит на DIN-рейку.

• Рабочая температура: от -20 до 50°С.

• Температура хранения: от -40 до 80°С.

• Переключатели соответствуют стандарту: EN 60947-3 и EN 60669-1.
